寬液室玻璃板液位計系列
發(fā)表時間：2019-11-08 02:59瀏覽量：1547
寬液室型玻璃板液位計系列，是測量高粘度介質的專用儀表，具有結構簡單，使用安全、維修方便顯示清晰、直觀，可視方向可調等優(yōu)點，廣泛用于測量石油、化工等行業(yè)中粘度高、臟污、易掛壁介質的液位。

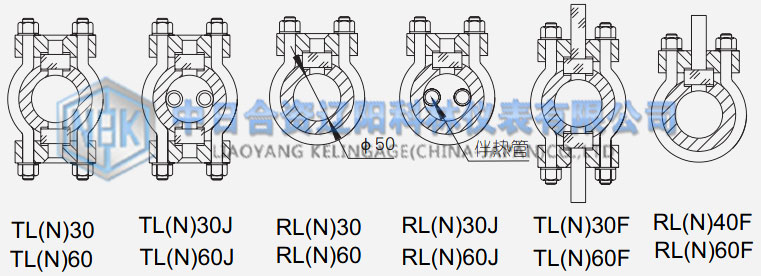

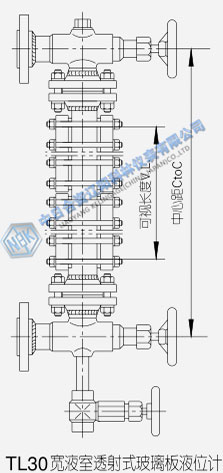

●TL(N)30、TL(N)60寬液室透射式(雙色)玻璃板液位計
●TL(N)30J、TL(N)60J寬液室透射伴熱式(雙色)玻璃板液位計
●RL(N)40、RL(N)60寬液室反射式(雙色)玻璃板液位計
●RL(N)40J、RL(N)60J寬液室反射伴熱式(雙色)玻璃板液位計
●TL(N)30F、TL(N)60F寬液室透射防霜式(雙色)玻璃板液位計
●RL(N)40F、RL(N)60F寬液室反射防霜式(雙色)玻璃板液位計
●中心距 ：≤3000mm （可根據用戶需要特殊制作）
●公稱壓力 ：≤PN6.3MPa
●工作溫度 ：0～250℃
●自動封閉壓力 ：≥0.3MPa
●沖洗、排污接口 ：NPT1/2"內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力 ：≤1.0MPa
●伴熱夾套接頭 ：G1/2"外螺紋
（也可根據用戶要求制作）
TL(N)30、TL(N)60、TL(N)30J、TL(N)60J、RL(N)40、RL(N)60、RL(N)40J、RL(N)60J主要技術參數
| 工作壓力 | 介質溫度℃ | 材質 | |
| 6.3 | 200 |
Ⅰ 類 ： 20 25 25 Mn |
Ⅱ 類：304、304L 316、316L 321 |
| 5.4 | 250 | ||
TL(N)30F、TL(N)60F、RL(N)40F、RL（N）60F主要技術參數
| 工作壓力MPa | 介質溫度℃ | 材質 | 防霜板高度 |
| 4.0 | -20~0 | 20、25 | 75 |
| -40~-21 | 16Mn | 100 | |
| 3.0 | -70~-41 | 304 | 150 |
| -160~71 | 304 | 200 | |
| -196~-161 | 304 | 250 |
●法蘭連接：HG/T20592-2009 DN50 M
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架
