JYB-K投入式靜壓液位變送器
發表時間：2019-11-08 02:58瀏覽量：2318
抗腐蝕能力強，安裝簡便。
可廣泛用于水廠、污水處理廠、城市供水、高樓水池、水井、地?zé)峋⒌V井、工業水池、油池、水文地質、水庫、河道、海洋等場合。
★ 主要參數
1、輸出形式：4～20mADC □ 0～5VDC □
2、供電電源：DC 24V(12V-32V)□ DC 12V□
3、準 確 度：±0.5％FS □ ±0.25％FS□
4、介質溫度：－20～70℃
5、環境溫度：－10～60℃
6、響應時間：≤100mS
7、可重復性：≤±0.1％F.S
8、長期穩定性：≤±0.1％F.S/y
9、非線性：≤0.2％F.S
10、熱力零點溫漂：≤0.03％F.S/℃
11、負載能力：電流型≤500Ω（不帶顯示）
≤250Ω（帶顯示） 電壓型輸出阻抗250Ω
12、過載壓力：2倍量程
13、電氣連接：電纜連接或端子連接
14、測量介質：油、水、氣體及其他與316不銹鋼兼容介質。
15、防護等級：IP68
★ 工作條件：
避免安裝在機械振動和較強電磁干擾的環境下。
★ 外形及尺寸
| 公稱直徑：DN=25mm | 外徑：D=100mm | 螺栓孔中心圓直徑：D1=75mm |
| 連接突出部分直徑：D2=60mm | 連接突出部分高度：f=2mm | 法蘭厚度：b=4mm |
| 螺栓孔直徑：d=12mm | 數量：N=4 | 注：如需其它尺寸法蘭，請?jiān)谟嗀洉r(shí)說明 |
1. 變送器可垂直、傾斜或水平安裝在罐體、槽內，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分。
2. 在介質波動較大時，應采取措施固定變送器探頭部分，如采用孔徑為Φ12的防波管。
3. 導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣壓補償作用， 安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷。
4. 殼體垂直安裝在罐體上方或附近的支架上，同時確保防曬透氣，安裝位置便于接線和調試。

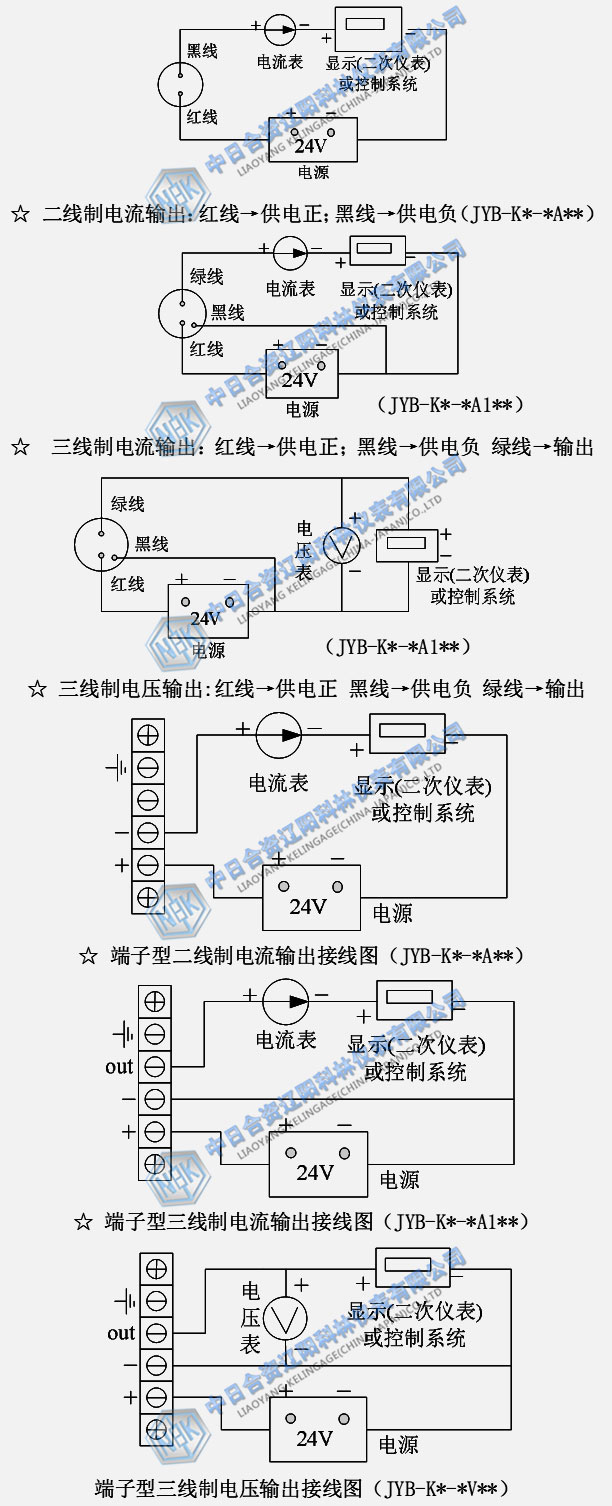

請注意在安裝變送器時，選用的線纜應不低于變送器的防護等級，同時為保證防護等級應選用直徑為6mm～8mm的線纜。線纜應參照接線圖正確連接，如使用屏蔽線纜應將屏蔽層接至屏蔽地端，并保證可靠連接。
為確保變送器能夠穩定準確的正常工作，測試液位前應通電預熱15分鐘。
七、安全說明
安裝過程中應確保變送器擰緊牢固，方可上電測量；拆卸前應斷開電源。

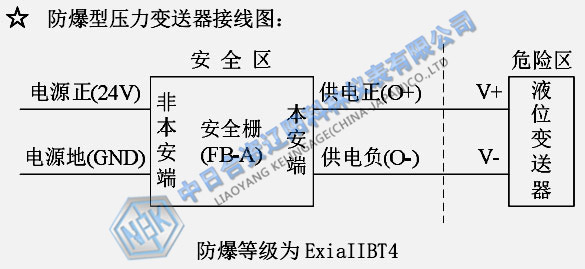

對于需要防爆的工作場合，安裝至危險場所并待線纜連接完畢后方可通電測量液位，避免在危險場合帶電操作，不正確的操作將會引起嚴重的人身傷害和重大的物質損失。
八、產品維修和故障排除
如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
● 現場環境描述；
● 故障現象；
● 測量介質以及其物理化學性質描述；
當變送器需要維修或校準時，請?jiān)诩幕厍皠?wù)必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性，有毒的，致癌的或具有輻射性的物質。
▽ 常見故障分析與排除
| 故障現象 | 原因分析 | 排除方法 |
|
變送器無顯示 或無輸出信號 |
變送器未供電 接線錯誤 |
給變送器按接線圖 正確供電 |
|
在液位恒定時顯示或輸 出不規則跳變 |
變送器外殼接 地端未接地 現場射頻干擾強 未使用屏蔽線纜 |
使用屏蔽線纜且 屏蔽層接地 變送器外殼接地端 與大地可靠連接 |
|
變送器未浸入測量介質 中但顯示不是0mm或不 是其對應輸出值 |
變送器未工作在其要求 的環境中 |
將變送器移到規定的環 境下工作或采取措施使 環境符合要求 |
|
變送器顯示或輸出與測 量液位不符 |
供電電壓不正確 外接負載過大 |
使供電電壓為DC24V 調整外接負載 |
若故障現象不屬上述范圍，請與我公司售后服務取得聯系。
九、產品保養
只能使用中性的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。變送器屬于精密儀器，應存放在干燥通風的室內環境，避免陽光直曬。
十、注意事項
1. 請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2. 確認電源輸出電壓是否正確；電源的正、負與產品的正、負接線對應；液位最大高度在該產品的量程范圍內；
3. 傳感器屬于精密器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞；
4. 請避免液位變送器電纜接線頭（貼警示牌處）浸水，造成通氣線內進水，導致變送器進水損壞；
5. 請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞；
