LS-B系列浮球液位開關
發(fā)表時間：2019-11-08 02:59瀏覽量：2080
結構原理
LS-B浮球液位開關是以浮球為感應元件，在容器的側部液位控制點的位置開設安裝口，儀表安裝時將浮球插入容器內，浮球隨著液位升、降，當浮球隨液位到控制點時，浮球連桿上磁塊帶動自保磁開關發(fā)生開或閉，發(fā)出報警信號，法蘭把液體和開關隔開開關借助磁鋼耦合傳達，因此可用在危險場所。
主要技術參數(shù)
| 序號 | 內 容 | LS-B-F | LS-B-L |
| 1 | 介質密度 | ≥0.6g/cm³ | |
| 2 | 介質粘度 | 0.3Pa,S以下 | |
| 3 | 工作溫度 | -10℃～80℃ | |
| 4 | 工作壓力 | 3.0MPa | |
| 5 | 防護等級 | IP65 | |
| 6 | 防爆等級 | ExdIIBT4 | |
| 7 | 電氣接口 | M20×1.5 | |
| 8 | 開關類型 | 自保磁開關 | |
| 9 | 接點容量 | AC250V 0.3V DC24V 10W | |
| 10 | 動作方式 | 上限或下限報警 | |
| 11 | 連接形式 | 法蘭DN40，螺紋：NPT1 1/2"、ZG1 1/2" | |
| 12 | 法蘭標準 | JB82-94凸面法蘭 PN4.0 | |

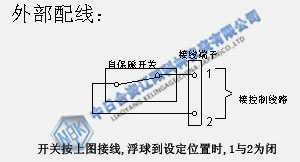

外部配線
浮球擺動范圍

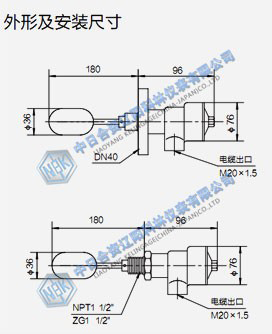

外型及安裝尺寸
