MGJ系列伴熱型
發表時間：2019-11-08 02:59瀏覽量：4267
概述
MGJ系列伴熱型磁浮子液位計主要用于需防凍、保溫、隔熱及加熱設備的液位或界位測量。如在該儀表上配套安裝液位報警開關和遠傳變送器可實現遠距離控制、自動檢測和記錄。按伴熱的結構形式可分為MGJ普通伴熱型、MGJK真空伴熱型和MGJD電伴熱型。
● MGJ普通伴熱型是在液位計測量管外加一層筒體，供蒸汽、循環水或?qū)嵊土魍ā?br />
● MGJK真空伴熱型是在液位計測量管外加一層真空筒體，以使被測介質與外界隔熱來達到保溫的效果。
● MGJD電伴熱型是在液位計測量管外纏繞電伴熱帶，從而給介質加熱。
主要技術參數
●操作壓力：≤6.3MPa
●操作溫度：0~450℃
●測量范圍：300~6000mm
(也可根據用戶需要制作超長的液位計,特長的由于運輸不便可分段制作。)
●介質密度：0.45~2.0g/cm³
●伴熱壓力：≤2.0MPa
●伴熱接頭：G1/2″外螺紋或由用戶指定 HG/T20592-2009 DN15 PN25 PL/RF法蘭或由用戶指定
●連接法蘭標準：HG/T20592-2009 DN20或由用戶指定
（可根據用戶要求制作國內外如：GB、HGJ、ANSI、SH、DIN、JIS等各種標準法蘭）
使用條件
| 型號 | 結構類型 | 適用條件 |
接液 材質 |
安裝形式 | ||
|
操作溫度 |
操作壓力 |
介質密度 |
||||
| MGJ | 普通伴熱型 | 0~450 | ≤6.3 | 0.45~2.0 | 不銹鋼 | 側側/頂側/側底/頂?shù)?/td> |
| MGJK | 真空伴熱型 | 0~450 | ≤6.3 | 0.45~2.0 | 不銹鋼 | 側側/頂側/側底/頂?shù)?/td> |
| MGJD | 電伴熱型 | 0~450 | ≤6.3 | 0.6~2.0 | 不銹鋼 | 側側/頂側/側底/頂?shù)?/td> |

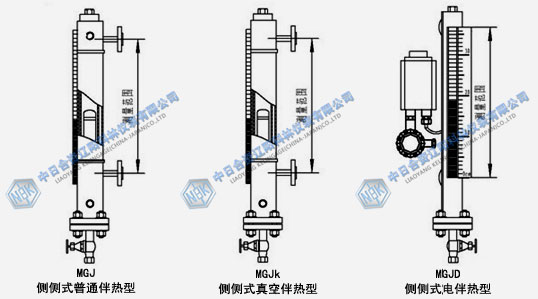

結構型式
