AM智能型金屬管轉子流量計
發表時間：2019-11-08 02:59瀏覽量：5174
AM系列智能型金屬管浮子流量計可測量液體、氣體和水蒸汽，具有堅固，安全，耐用等特點。其耐高壓，高
溫等性能尤其適用于測量腐蝕性強，混濁，以及骯臟的液體。
本產品廣泛應用于化工，石油，制藥，食品和飲料等行業。
測量管材質可多種選擇，經檢驗可適用于多鐘惡劣工作環境。
指示器內附插入式模塊，可在任何時候不中斷測量隨時升級更換，共有以下幾種功能：
● 指針顯示
● 指針顯示和下限報警
● 指針顯示和上限報警
● 指針顯示和上、下限報警
● 指針顯示，4—20mA信號輸出
● 指針和數字顯示，4—20mA信號輸出，數字能顯示瞬時和累積流量，儀表參數現場可調。
當測量介質處于某一流量時，磁性浮子在測量管中對應一個浮子位置，這個浮子位置通過指示器中的磁耦合
系統傳給指針，在刻度盤上即可讀出相應的流量值。
（1）測量管部分
▲ 堅固的全金屬結構
▲ 可選擇多鐘材質：1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L，PTFE襯里，Hc，Ti等
▲ 保溫夾套型設計
▲ 高溫型設計
▲ 帶氣阻尼裝置
▲ 低壓力損失
▲ 適合惡性環境，腐蝕性介質
▲ 具有良好的抗震性，抗熱性
（2）指示器部分
▲ 雙刻度指示
▲ 數字指示（瞬時/累積流量）
▲ 帶微電子數字處理器的轉換器，可以實現自檢功能
▲ 表盤帶數據輸入鍵，可現場更改數據
▲ 帶4—20mA輸出，HART通訊協議，計算機接口，現場總線方式
▲ 帶上，下限報警
▲ 防護等級高IP67
▲ 防爆設計（本安和隔爆）
|
儀表型號 |
AM |
|
流量范圍 |
水 2.5 1/h～200 m3/h |
|
量程比 |
10：1 |
|
精度 |
標準精度：1.5% 高精度：1.0% |
|
連接方式 |
法蘭連接 |
|
夾套連接方式 |
內螺紋1/2＂NPT |
|
最大壓力 |
250bar |
|
溫度范圍 |
介質溫度 |
|
材 質 |
1Cr18Ni9Ti |
|
防護等級 |
IP67 |
|
供電電源 |
12－28V DC (2線制) 電池供電 |
|
防爆等級 |
本安防爆：Exia II CT4－6 |
|
安裝高度250mm |
|||||||
|
口 徑 |
流量范圍（最大值） |
浮 子 號 |
壓力損失（KPa） |
||||
|
水 1/h |
空氣 m3/h |
水 1/h |
空氣 m3/h |
||||
|
M1 |
M2 |
|
M1 |
M2 |
|
||
|
DN15 |
25 |
|
0.7 |
15－250－K 10 |
6.5 |
|
7.1 |
|
40 |
25 |
1.1 |
15－250－K 20 |
6.5 |
5.5 |
7.2 |
|
|
63 |
40 |
1.8 |
15－250－K 30 |
6.6 |
5.5 |
7.3 |
|
|
100 |
63 |
2.8 |
15－250－K 40 |
6.6 |
5.6 |
7.5 |
|
|
160 |
100 |
4.8 |
15－250－K 50 |
6.8 |
5.6 |
8.0 |
|
|
250 |
160 |
7.0 |
15－250－K 60 |
7.2 |
5.6 |
10.8 |
|
|
400 |
250 |
10.0 |
15－250－K 70 |
8.6 |
6. |
10.0 |
|
|
630 |
400 |
16.0 |
15－250－K 80 |
11.1 |
7.3 |
14.0 |
|
|
DN25 |
1000 |
630 |
30 |
25－250－K 10 |
7.0 |
5.9 |
7.7 |
|
1600 |
1000 |
45 |
25－250－K 20 |
8.0 |
6.0 |
8.8 |
|
|
2500 |
1600 |
70 |
25－250－K 30 |
10.8 |
6.8 |
12.0 |
|
|
4000 |
2500 |
110 |
25－250－K 40 |
15.8 |
9.2 |
19.0 |
|
|
6300 |
4000 |
180 |
25－250－K 50 |
20.0 |
10.0 |
2.0 |
|
|
10000 |
6300 |
250 |
25－250－K 60 |
24.2 |
14.0 |
29.5 |
|
|
DN50 |
6300 |
4000 |
180 |
50－250－K 10 |
8.1 |
6.8 |
8.6 |
|
10000 |
6300 |
250 |
50－250－K 20 |
11.0 |
9.4 |
10.4 |
|
|
16000 |
10000 |
400 |
50－250－K 30 |
17.0 |
14.5 |
15.5 |
|
|
25000 |
16000 |
1000 |
50－250－K 40 |
28.0 |
18.5 |
22.0 |
|
|
DN80 |
25000 |
16000 |
100 |
80－250－K 10 |
8.1 |
6.9 |
8.0 |
|
40000 |
25000 |
1200 |
80－250－K 20 |
9.5 |
9.0 |
14.0 |
|
|
63000 |
40000 |
1800 |
80－250－K 20 |
10.0 |
7.9 |
25.0 |
|
|
DN100 |
63000 |
40000 |
2000 |
100－250－K 10 |
10.0 |
8.5 |
38.0 |
|
100000 |
63000 |
2500 |
100－250－K 20 |
16.2 |
12.8 |
40.5 |
|
|
DN150 |
100000 |
80000 |
4000 |
150－250－K 10 |
19.0 |
16.0 |
42.0 |
|
160000 |
100000 |
4500 |
150－250－K 20 |
22.0 |
17.3 |
44.0 |
|
|
DN200 |
160000 |
|
|
200－250－K 10 |
25.0 |
20.0 |
56.0 |
|
200000 |
|
|
200－250－K 20 |
28.5 |
24.0 |
62.0 |
|
注：M1－浮子材質為1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L，Hc等
M2－浮子材質為PTFE，Ti等

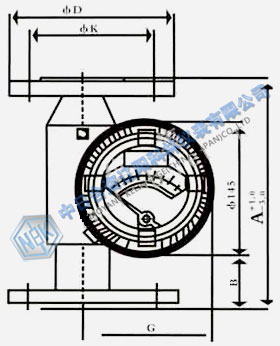

9.1標準型（DIN2501，ANSI RF）
|
口徑 |
壓力等級 |
標準型 |
||||||||
|
|
PN |
Size |
φD |
φK |
φL |
N |
A |
B |
C |
G |
|
DN15 |
40 |
DN15 |
95.0 |
65.0 |
14.0 |
4 |
250 |
80 |
87 |
118 |
|
CL150 |
1/2＂ |
89.0 |
60.3 |
15.9 |
4 |
250 |
80 |
87 |
118 |
|
|
DN25 |
40 |
DN25 |
115.0 |
85.0 |
14.0 |
4 |
250 |
80 |
87 |
118 |
|
CL150 |
1＂ |
107.9 |
79.4 |
15.9 |
4 |
250 |
80 |
87 |
118 |
|
|
DN50 |
40 |
DN50 |
165.0 |
125.0 |
18.0 |
4 |
250 |
80 |
102 |
130 |
|
CL150 |
2＂ |
152.4 |
120.6 |
19.0 |
4 |
250 |
80 |
102 |
130 |
|
|
DN80 |
40 |
DN80 |
200.0 |
160.0 |
18.0 |
8 |
250 |
80 |
132 |
144 |
|
CL150 |
3＂ |
190.5 |
152.4 |
19.0 |
4 |
250 |
80 |
132 |
144 |
|
|
DN100 |
16 |
DN100 |
220.0 |
180.0 |
18.0 |
8 |
250 |
80 |
147 |
158 |
|
CL150 |
4＂ |
228.6 |
190.5 |
19.0 |
8 |
250 |
80 |
147 |
158 |
|
|
DN150 |
16 |
DN150 |
285.0 |
240.0 |
22.0 |
8 |
250 |
80 |
172 |
183 |
|
CL150 |
6＂ |
279.4 |
241.3 |
22.4 |
8 |
250 |
80 |
172 |
183 |
|
|
DN200 |
16 |
DN200 |
340.0 |
295.0 |
22.0 |
12 |
250 |
80 |
197 |
208 |
|
CL150 |
8＂ |
342.9 |
298.5 |
22.4 |
8 |
250 |
80 |
197 |
208 |
|
9.2夾套型（DIN2501，ANSI RF）
|
口徑 |
壓力等級 |
夾套型 |
|||||||||
|
|
PN |
Size |
φD |
φK |
φL |
N |
A |
B |
C |
G |
F |
|
DN15 |
40 |
DN15 |
95.0 |
65.0 |
14.0 |
4 |
250 |
80 |
87 |
118 |
100 |
|
CL150 |
1/2＂ |
89.0 |
60.3 |
15.9 |
4 |
250 |
80 |
87 |
118 |
100 |
|
|
DN25 |
40 |
DN25 |
115.0 |
85.0 |
14.0 |
4 |
250 |
80 |
87 |
118 |
110 |
|
CL150 |
1＂ |
107.9 |
79.4 |
15.9 |
4 |
250 |
80 |
87 |
118 |
110 |
|
|
DN50 |
40 |
DN50 |
165.0 |
125.0 |
18.0 |
4 |
250 |
80 |
102 |
130 |
120 |
|
CL150 |
2＂ |
152.4 |
120.6 |
19.0 |
4 |
250 |
80 |
102 |
130 |
120 |
|
|
DN80 |
40 |
DN80 |
200.0 |
160.0 |
18.0 |
8 |
250 |
80 |
132 |
144 |
140 |
|
CL150 |
3＂ |
190.5 |
152.4 |
19.0 |
4 |
250 |
80 |
132 |
144 |
140 |
|
|
DN100 |
16 |
DN100 |
220.0 |
180.0 |
18.0 |
8 |
250 |
80 |
147 |
158 |
150 |
|
CL150 |
4＂ |
228.6 |
190.5 |
19.0 |
8 |
250 |
80 |
147 |
158 |
150 |
|
|
DN150 |
16 |
DN150 |
285.0 |
240.0 |
22.0 |
8 |
250 |
80 |
172 |
183 |
175 |
|
CL150 |
6＂ |
279.4 |
241.3 |
22.4 |
8 |
250 |
80 |
172 |
183 |
175 |
|
|
DN200 |
16 |
DN200 |
340.0 |
295.0 |
22.0 |
12 |
250 |
80 |
197 |
208 |
200 |
|
CL150 |
8＂ |
342.9 |
298.5 |
22.4 |
8 |
250 |
80 |
197 |
208 |
200 |
|
