LDC智能型電磁流量計
發表時間：2019-11-08 02:59瀏覽量：4992
LDC電磁流量計用于檢測電導率大于5μS/cm的污水，紙漿、泥漿、礦漿等液體的流量，廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水處理等行業。
◆ 對于惡劣工況，如混有高濃度泥漿或底電導率的流體，它可以實現高標準的穩定測量；
◆ 測量不受流體密度、粘度、溫度、壓力變化的影響；
◆ 測量管內無阻流件，壓損小，免維護，直管段要求低；
◆ 傳感器可帶接地電極，實現儀表良好接地
◆ 傳感器采用先進加工工藝，使儀表具有良好的抗壓能力；
◆ 全數字量處理，抗干擾力強，測量可靠，精度高具有雙向流量測量，雙向總量累積功能；
◆ HART通迅功能
電磁流量計所依據的基本原理是法拉第電磁感應定律，導體在磁場中做切割磁力線運動時，導體內將產生感
應電動勢。將該原理應用于測量管內流動的導電液體，并且流體流動的方向與磁場方向垂直(見圖)。流體中產生
的感應電動勢被位于管子徑向兩端的一對電極檢測到，該感應電動勢被位于管子徑向兩端的一對電極檢測到，該
感應電動勢(信號電壓)UE與磁感應強度B，電極間距離D和平均流速V成正比。因磁感強度B和電極距離D和平均流
速V成正比。因磁感應強度B和電極距離D是常數，所以感應電動勢(信號電壓)UE與平均流速V成正比，而體積流量
又與平均流速V成正比，所以體積流量與感應信號電壓成正比。在信號轉換器中，該感應信號電壓被轉換成體積流量，同時轉換成可編程的模擬和數字信號輸出。
電磁流量計原理圖
|
|
|
|
|
設計型式 |
一體型 |
分體型 |
|
連接方式 |
法蘭連接 |
法蘭連接 |
傳感器
| 型號 |
LDC43 |
LDC47 |
LDC41 |
LDC48 |
|
防爆等級 |
無 |
Exd[ia]iamllCT5 |
無 |
Exd[ia]iamllCT5 |
|
口徑 |
DN3-DN2000 |
|||
|
壓力等級（MPa） |
標準：0.6-4.0（按口徑分） 特殊：按用戶要求 |
|||
|
法蘭材質 |
碳鋼，不銹鋼 |
|||
|
襯里材質 |
橡膠，PTFE，PFA等 |
|||
|
電極材質 |
316、316L、Hb、Hc、鈦、鉭、鉑－銥等 |
|||
|
接地電極（環）材質 |
316、316L、Hb、Hc、鈦、鉭、鉑－銥等 |
|||
|
電導率 |
≥5μ S/m |
|||
|
介質溫度 |
-40℃～180℃（PTFE襯里） -25℃～65℃（橡膠襯里） |
|||
|
防護等級 |
IP67，IP68 |
|||
轉換器
| 供電電源 |
24VDC或220VAC |
|||
|
信號輸出 |
電流4-20mA，頻率輸出，脈沖輸出 |
|||
|
功耗 |
≤10W（AC供電）；≤9W（DC供電） |
|||
|
現場顯示 |
液晶顯示，瞬時和累積 |
|||
|
環境條件 |
環境溫度：-20℃～60℃；相對濕度：5%～90% |
|||
|
精度 |
±0.2% 、±0.5%（測量值） |
|||
|
重復性 |
0.2%測量值 |
|||
|
測量范圍 |
推薦使用范圍：0.3m/s～10m/s連續可調 最 |
|||
|
勵磁方式 |
勵磁頻率6.25、12.5、15、25、30Hz |
|||
|
通訊方式 |
Hart通訊（可選），RS485通訊（可選）或現場總線 |
|||
|
防護等級 |
IP67 |
IP67 |
||
|
防爆等級 |
無 |
Exd[ia]iamllCT5 |
無 |
Exd[ia]iamllCT5 |
|
電氣接口 |
M20×1.5或1/2”NPT |
|||
|
殼體材質 |
鑄鋁 |
|||
流速-流量對照表
|
流速m/s 流量m3/h 通徑mm |
0.5 (最小) |
1 | 2 | 3 | 4 | 5 |
10 (最大) |
| 3 | 0.2l/min | 0.4l/min | 0.8l/min | 1.2l/min | 1.6l/min | 2l/min | 4l/min |
| 4 | 0.4l/min | 0.8l/min | 1.6l/min | 2.4l/min | 3.2l/min | 4l/min | 8l/min |
| 6 | 1l/min | 2l/min | 4l/min | 6l/min | 8l/min | 10l/min | 20l/min |
| 8 | 1.5l/min | 3l/min | 6l/min | 9l/min | 12l/min | 15l/min | 30l/min |
| 10 | 2.25l/min | 4.5l/min | 9l/min | 13.5l/min | 18l/min | 22.5l/min | 45l/min |
| 15 | 0.40 | 0.6361 | 1.2723 | 1.9084 | 2.5445 | 3.1807 | 6.00 |
| 20 | 0.60 | 1.1309 | 2.2618 | 3.3927 | 4.5236 | 5.6545 | 11.00 |
| 25 | 1.00 | 1.7670 | 3.5341 | 5.3011 | 7.0681 | 8.8352 | 17.00 |
| 40 | 2.50 | 4.5236 | 9.0472 | 13.5708 | 18.0944 | 22.6180 | 45.00 |
| 50 | 4.00 | 7.0681 | 14.1363 | 21.2044 | 28.2725 | 35.3407 | 70.00 |
| 65 | 6.00 | 11.9452 | 23.8903 | 35.8355 | 47.7806 | 59.7258 | 110.00 |
| 80 | 10.00 | 18.0944 | 36.1889 | 54.2833 | 72.3777 | 90.4722 | 180.00 |
| 100 | 15.00 | 28.2725 | 56.5451 | 84.8176 | 113.0902 | 141.3627 | 280.00 |
| 150 | 35.00 | 63.6132 | 127.2265 | 190.8397 | 254.4529 | 318.0662 | 630.00 |
| 200 | 60.00 | 113.0902 | 226.1804 | 339.2706 | 452.3608 | 565.4509 | 1100.00 |
| 250 | 90.00 | 176.7034 | 353.4068 | 530.1103 | 706.8137 | 883.5171 | 1700.00 |
| 300 | 130.00 | 254.4529 | 508.9059 | 763.3588 | 1017.8117 | 1272.2646 | 2500.00 |
| 350 | 180.00 | 346.3387 | 692.6774 | 1039.0161 | 1385.3548 | 1731.6935 | 3400.00 |
| 400 | 230.00 | 452.3608 | 904.7215 | 1357.0823 | 1809.4430 | 2261.8038 | 4500.00 |
| 450 | 290.00 | 572.5191 | 1145.0382 | 1717.5573 | 2290.0763 | 2262.5954 | 5700.00 |
| 500 | 360.00 | 706.8137 | 1413.6274 | 2120.4411 | 2827.2547 | 3534.0684 | 7000.00 |
| 600 | 510.00 | 1017.8117 | 2035.6234 | 3053.4351 | 4071.2468 | 5089.0585 | 10000.00 |
| 700 | 700.00 | 1385.3548 | 2770.7096 | 4156.0645 | 5541.4193 | 6926.7741 | 13800.00 |
| 800 | 910.00 | 1809.4430 | 3618.8861 | 5428.3291 | 7237.7721 | 9047.2152 | 18000.00 |
| 900 | 1150.00 | 2290.0763 | 4580.1527 | 6870.2290 | 9160.3053 | 11450.3817 | 22900.00 |
| 1000 | 1420.00 | 2827.2547 | 5654.5095 | 8481.7642 | 11309.0189 | 14136.2737 | 28000.00 |
| 1200 | 2040.00 | 4071.2468 | 8142.4936 | 12213.7405 | 16284.9873 | 20356.2341 | 40000.00 |
| 1400 | 2780.00 | 5541.4193 | 11082.8386 | 16624.2578 | 22165.6771 | 27707.0964 | 55000.00 |
| 1600 | 3620.00 | 7237.7721 | 14475.5442 | 21713.3164 | 28951.0885 | 36188.8606 | 72000.00 |
| 1800 | 4580.00 | 9160.3053 | 18320.6107 | 27480.9160 | 36641.2214 | 45801.5267 | 91000.00 |
| 2000 | 5660.00 | 11309.0189 | 22618.0379 | 33927.0568 | 45236.0758 | 56545.0947 | 113000.00 |

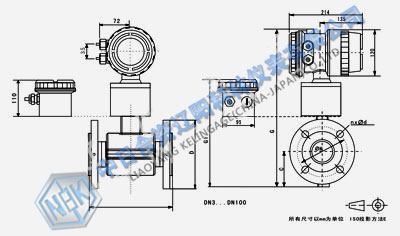

1，法蘭連接：DN3－100
|
口徑 |
壓力 |
儀表外形尺寸 |
法蘭連接尺寸 |
重量 |
|||||||
|
L |
G |
G1 |
C |
D |
K |
n |
d |
一體型 |
傳感器 |
||
|
3-8 |
4.0 |
130 |
346 |
234 |
62 |
90 |
60 |
4 |
14 |
5.0 |
4.0 |
|
10 |
4.0 |
200 |
346 |
234 |
62 |
90 |
60 |
4 |
14 |
5.5 |
4.5 |
|
15 |
4.0 |
200 |
346 |
23 |
60 |
95 |
65 |
4 |
14 |
5.5 |
4.5 |
|
20 |
4.0 |
200 |
368 |
256 |
73 |
105 |
75 |
4 |
14 |
6.0 |
5.0 |
|
25 |
4.0 |
200 |
358 |
256 |
73 |
115 |
85 |
4 |
14 |
6.5 |
5.5 |
|
32 |
4.0 |
200 |
378 |
266 |
78 |
140 |
100 |
4 |
18 |
8.0 |
7 |
|
40 |
4.0 |
200 |
386 |
274 |
82 |
150 |
110 |
4 |
18 |
8.5 |
7.5 |
|
50 |
4.0 |
200 |
402 |
290 |
90 |
165 |
125 |
4 |
18 |
10.0 |
9.0 |
|
65 |
4.0 |
250 |
430 |
318 |
104 |
195 |
145 |
8 |
18 |
14.0 |
13.0 |
|
80 |
4.0 |
250 |
442 |
330 |
110 |
200 |
160 |
8 |
18 |
18.0 |
16.0 |
|
100 |
4.0 |
250 |
482 |
370 |
130 |
220 |
180 |
8 |
18 |
19.0 |
17.0 |
1）其它壓力等級可按用戶要求提供。
2）接地方式為接地電極（標準配置）時，DN3-100口徑，尺寸L不變。
3）接地方式為接地環時，單個法蘭上安裝一個接地環，DN3-100口徑，尺寸L增加3mm。
4）接地方式為接地環時，在兩個法蘭上都安裝接地環，DN3-100口徑，尺寸L增加6mm。

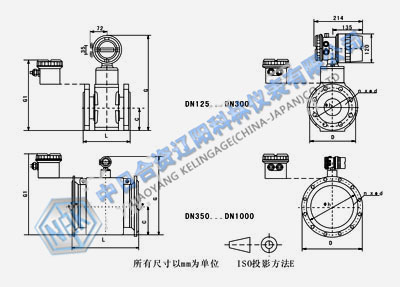

2，法蘭連接：DN125－1000
|
口徑 |
壓力 |
儀表外形尺寸 |
法蘭連接尺寸 |
重量 |
|||||||
|
L |
G |
G1 |
C |
D |
K |
n |
D |
一體型 |
傳感器 |
||
|
125 |
1.6 |
250 |
466 |
355 |
127 |
250 |
210 |
8 |
18 |
29.0 |
28.0 |
|
150 |
1.6 |
300 |
508 |
397 |
148 |
285 |
240 |
8 |
22 |
31.0 |
30.0 |
|
200 |
1.0 |
350 |
570 |
459 |
179 |
340 |
295 |
8 |
22 |
55.0 |
54.0 |
|
200 |
1.6 |
350 |
570 |
459 |
179 |
340 |
295 |
12 |
22 |
55.0 |
54.0 |
|
250 |
1.0 |
450 |
626 |
515 |
207 |
395 |
350 |
12 |
22 |
80.0 |
79.0 |
|
250 |
1.6 |
450 |
626 |
515 |
207 |
405 |
355 |
12 |
26 |
80.0 |
79.0 |
|
300 |
1.0 |
500 |
712 |
601 |
250 |
445 |
400 |
12 |
22 |
87.0 |
86.0 |
|
300 |
1.6 |
500 |
712 |
601 |
250 |
460 |
410 |
12 |
26 |
87.0 |
86.0 |
|
350 |
1.0 |
550 |
729 |
618 |
250 |
505 |
460 |
16 |
22 |
128.0 |
126.0 |
|
350 |
1.6 |
550 |
729 |
678 |
250 |
520 |
470 |
16 |
26 |
148.0 |
146.0 |
|
400 |
1.0 |
600 |
780 |
669 |
275 |
565 |
515 |
16 |
26 |
153.0 |
151.0 |
|
400 |
1.6 |
600 |
780 |
669 |
275 |
580 |
525 |
16 |
30 |
173.0 |
171.0 |
|
450 |
1.0 |
600 |
829 |
718 |
304 |
615 |
565 |
20 |
26 |
171.0 |
169.0 |
|
450 |
1.6 |
600 |
829 |
718 |
304 |
640 |
585 |
20 |
30 |
193.0 |
191.0 |
|
500 |
1.0 |
600 |
851 |
740 |
310 |
670 |
620 |
20 |
26 |
189.0 |
187.0 |
|
500 |
1.6 |
600 |
851 |
740 |
310 |
715 |
650 |
20 |
33 |
213.0 |
221.0 |
|
600 |
1.0 |
600 |
952 |
841 |
361 |
780 |
725 |
20 |
30 |
245.0 |
243.0 |
|
600 |
1.6 |
600 |
952 |
841 |
361 |
840 |
770 |
20 |
36 |
315.0 |
313.0 |
|
700 |
1.0 |
700 |
1032 |
920 |
405 |
859 |
840 |
24 |
30 |
319.0 |
317.0 |
|
700 |
1.6 |
700 |
1032 |
920 |
405 |
910 |
840 |
24 |
36 |
387.0 |
385.0 |
|
800 |
1.0 |
800 |
1132 |
1020 |
455 |
1015 |
950 |
24 |
33 |
385.0 |
383.0 |
|
800 |
1.6 |
800 |
1132 |
1120 |
455 |
1025 |
950 |
24 |
39 |
450.0 |
448.0 |
|
900 |
1.0 |
900 |
1232 |
1120 |
505 |
1115 |
1050 |
28 |
33 |
487.0 |
485.0 |
|
900 |
1.6 |
900 |
1232 |
1020 |
505 |
1125 |
1050 |
28 |
39 |
589.0 |
587.0 |
|
1000 |
1.0 |
1000 |
1232 |
1120 |
505 |
1230 |
1160 |
28 |
36 |
579.0 |
577.0 |
|
1000 |
1.6 |
1000 |
1232 |
1120 |
505 |
1255 |
1170 |
28 |
42 |
779.0 |
777.0 |
1）其它壓力等級可按用戶要求提供。
2）接地方式為接地電極（標準配置）時，DN125-1000口徑，尺寸L不變。

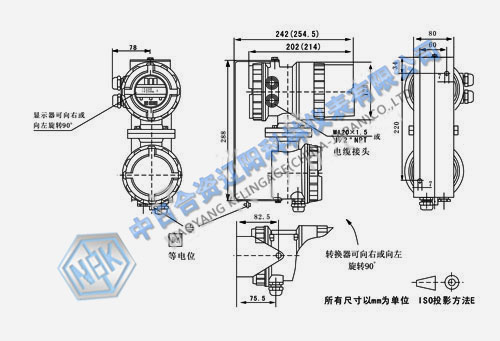

3，LDC41/LDC48分體型轉換器
