V錐流量計

發表時間：2019-11-08 02:59瀏覽量：5254

產品詳細介紹

概述

　　V錐流量計,它采用了與孔板截然相反的節流方式，在管道中心懸掛一個特制的流線型錐體來節流，它由V錐流

量傳感器、導壓附件與差壓變送器等組成。

特點

● 精度高
　 V錐一次元件的精度高達0.5級；
● 重復性好
　 V錐一次元件的重復性高達0.1%；
● 范圍度(量程比)寬
　范圍度為10：1；
● 自整流功能，直管段的要求低
　建議安裝時上游留1~3D的直管段；
● 長期精度穩定
　 β值可以保持不變，儀表可長期使用而無需重新標定；
● 信號穩定
　 V錐低壓流場呈現高頻低幅的壓力脈動，噪聲??；
● 永久壓力損失低
　 V錐流量計可以在低差壓下正常運行，因此它的永久壓力損失低；
● β值范圍寬
　 V錐流量計的β值范圍為0.45~0.85；
● 無滯流區耐污染，不易堵
　錐體的邊壁收縮塑形設計不存在死區；
● 混合器功能
　在V錐流量計的下游所產生的漩渦可以將介質攪拌均勻，起到混合器作用；
● 可測高溫高壓介質
　工作溫度可大于600 ，壓力42.0MPa；
● 可測復雜工況介質
　可測氣液兩相介質，各種混合氣體等；
● 錐體采用支撐架結構，有效防止錐體脫落。

推薦應用范圍

● 蒸汽流量測量
● 天然氣、高爐煤氣、焦爐煤氣、氫氣、氮氣、碳氫化合物、單組分氣體、多組分氣體、空氣等各種氣體流量測量。
● 濕氣體。
● 檢測煙道氣等排氣流量。
● 檢測水、液化石油氣、成品油、原料油、甲醇、乙二醇、甲苯、氨水、雙氧水、各種水溶液等流體的流量。
● 在各種淤漿管路上應用。
● 臟污介質的場合。
● 直管段不足的場合。
● 對精度要求較高的場合。
● 多相流體測量

主要技術參數

● 測量介質：液體、氣體、蒸汽
● 公稱通徑：DN25(1")～DN2000(80")
● 公稱壓力：≤16MPa；最大≤42.0MPa
● 工作溫度：-40℃～600℃
● 環境溫度：-40℃～60℃
● 相對濕度：5%～90%
● 流量計精度：0.5級、1.0級、1.5級
● 重復性：0.15 、0.33%、0.5%
● 范圍度(量程比)：6:1、10:1或更高
● 適用雷諾數：1.6×10⁴ ～1×10⁷
● 結構形式：法蘭連接型、焊接型、對夾型、特殊(按用戶要求)
● 取壓端面連接：標準為法蘭、螺紋、套節或焊接端接頭，也可根據需要提供其他端接頭。
● 結構材料：雙相2205不銹鋼、304或316不銹鋼、哈氏合金C-276，254， SMO，碳鋼，根據要求可提供特種材料。
● 流向：水平、垂直(最好從下向上流動)、其他(按用戶要求)
● 等效直徑比(β)：0.45～0.85
● 安裝直管段長度：上游1～3D，下游0.5～1D

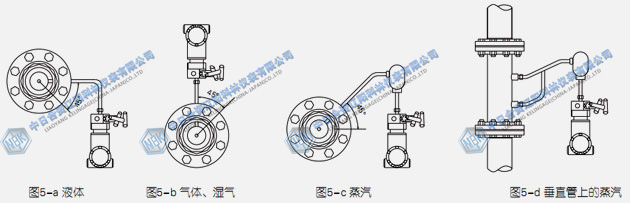

結構形式、安裝尺寸

● 法蘭連接型：

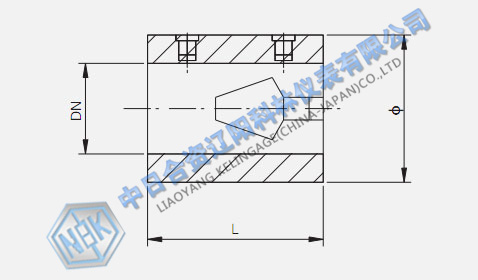

尺寸示意

圖3法蘭連接型

法蘭連接型的外形尺寸

DN:	25	40	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1500	2000
L:	200	250	300	300	360	400	550	650	700	750	800	900	950	1000	1300	1400	1700	1700	1800	2000	2500	3000
M:	70	80	90	90	90	100	110	130	130	130	180	200	200	200	250	250	250	250	250	250	250	250
