限流孔板設置在管道中用于限制流體的流量或降低流體的壓力。
　　一般用于如下幾個方面：
　　工藝物料需要降壓且精度要求不高：
　　工藝要求調節閥上的壓力降較大，而調節閥上的允許最大壓力降達不到這個要求時，可通過限流孔板降掉一

部分壓力，以減少調節閥上的壓力降，也可減少調節閥的磨損；
　　流體需要小流量且連續通過的地方。如泵的沖洗管道、設備用泵的旁通管道（低流量保護管道）、分析取樣

管等場所。需要降壓以減少噪聲或磨損的地方，如放空系統。
　　保證安全操作，如當壓力降較大的調節閥旁路采用球閥時，為防止旁路手動操作時泄壓太快，可采用限流孔板。

　　眾所周知，通過測量流體流經節流裝置的前后壓力降，可達到測量流量的目的，這種測量方法是以伯努利定

律和流體流動連續定律為基礎的。限流孔板的基本原理和節流裝置的基本原理完全一樣。由于兩者起的作用和使

用條件不同，所以在考慮方法和計算精度亦有差異。
　　首先限流孔板非計量儀表，要求精度不高，可忽略某些影響因素。如溫度對管徑和開口直徑的影響，雷諾數

對流量系數的影響等。
　　限流孔板只起降壓限流作用。限流孔板上壓力降是指永久壓損。限流孔板上的壓力降比節流裝置上的壓力降

大的多。亦就是在相同的流量條件下，孔徑比β的范圍可擴展到0.05～0.75。

　　限流孔板按孔板的開孔數可分為單孔孔板和多孔孔板，按板的級數可分為單級孔板和多級孔板。

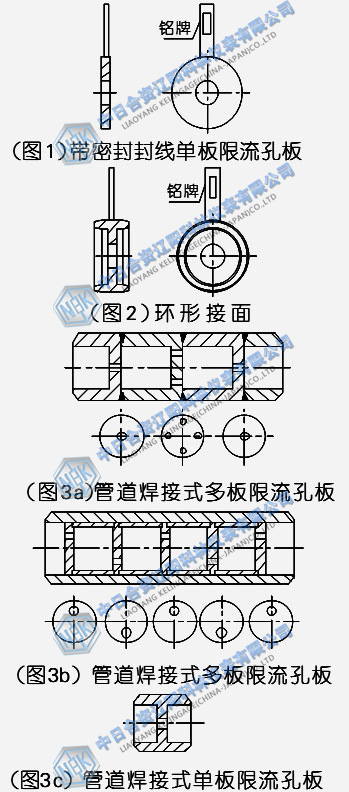

帶密封線單板結構（見圖1） ◆ 1、本圖適用于DN15～300mm，公稱壓力PN=4.0MPa ◆ 2、限流孔板材質按計算書； ◆ 3、d的實際值和設計值偏差當β<0.67時，不大于±0.002d 　　　當β>0.67時，不大于±0.001 ◆ 4、銳孔入口邊緣應保證直角、尖銳
環連接面結構（見圖2） ◆ 1、本圖應用于DN15～300mm,公稱壓力：PN=20Mpa～42MＰa ◆ 2、密封面標準按法蘭標準制作，尺寸按壓力等級和通徑制作； ◆ 3、限流孔板和環連接面為一體，材質按用戶要求； ◆ 4、d的實際值與設計值偏差 　　　當β<0.67時，不大于±0.002d　β〉0.67時，不大于±0.001d ◆ 5、銳孔入口邊緣應保證直角、尖銳
管道焊接式結構（見圖3a,3b,3c） ◆ 1、本圖適用于DN50～300mm, 　　　公稱壓力：PN2.0～42.0MPa,與高壓管道直接焊接； ◆ 2、限流孔板內外徑與高壓管道內外徑相同， ◆ 3、材質按用戶要求： ◆ 4、d的實際值與設計值偏差 　　　當β<0.67時，不大于±0.002d　β＞0.67時，不大于±0.001d

　　確定孔板間距時應注意對限流孔板的降壓作用不致影響過大，若是流體直穿會降低降壓效果。因此板間間距

一般不應小于1DN；
　　多孔限流孔板的間距按下表選取。
